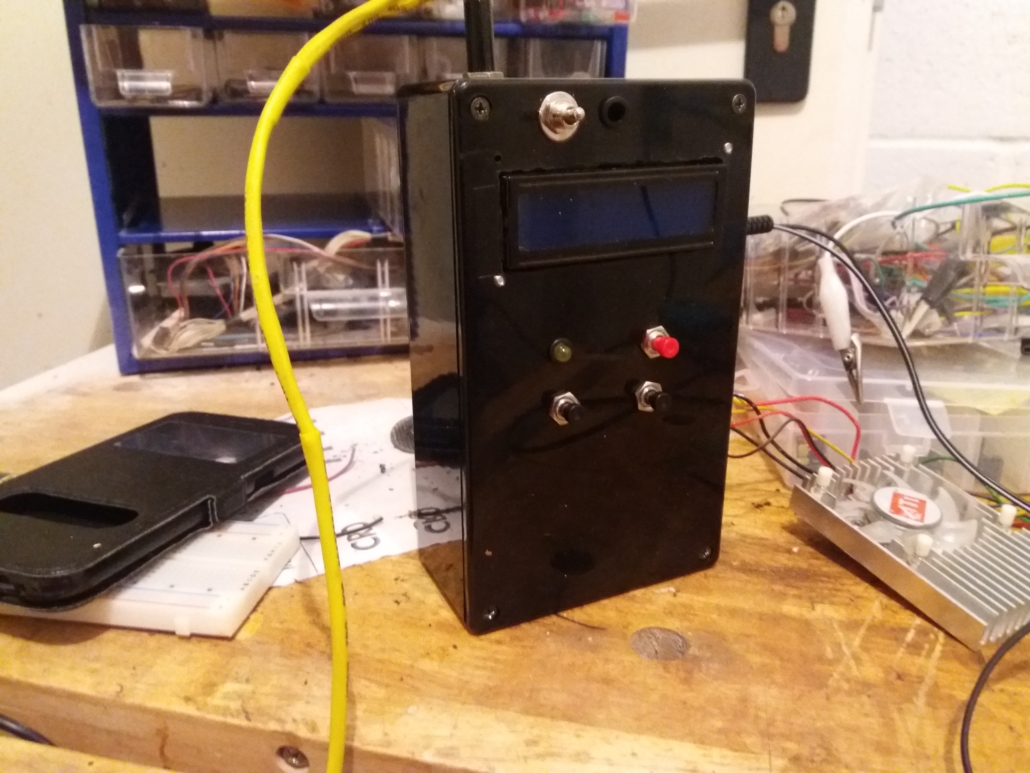

Un Controller per cella di Peltier con Arduino – Parte V – Il PCB

Eccoci dunque arrivati alla fase conclusiva di questa parte di spiegazioni, con il rilascio del PCB.

Il PCB che ho creato lo potete vedere di seguito:

SCARICATE IL PDF DA QUESTO LINK!

Su questa board creata, se ne possono dire mille, si poteva fare oggettivamente meglio, non è bella da vedere  Considerate che io non sono in grado ad oggi di stampare su due facce le schede presensibilizzate ma solo su una, imparerò presto spero ma al momento preferisco cose “pratiche” e piu comode, anche se meno valide dal punto di vista dell’eleganza di progettazione.Inoltre come spesso capita, quando trovi “la quadra” e tutto funziona, non ci si pone poi il problema di farlo “meglio” semplicemente si adempie allo scopo e  finita li. La board vi garantisco che funziona.

Inoltre, considerate questo un lavoro che ho prodotto senza avere chissà quali basi di elettronica quindi consideratela sempre una “beta” e se avete consigli per migliorare, non aspetto altro. Lo scopo di tutto questo è darvi uno spunto, non fare il figo quindi, il progetto è di tutta la ormai numerosa comunità che segue questo blog.

COME STAMPARE E PREPARARE IL PCB

Il PCB l’ho creato per la stampa tramite bromografo. Si prende un foglio “lucido” e una stampante laser. Si stampa tenendo bene in mente che dovrà essere stampato a dimensione originale (alcune versioni di Adobe propongonodi default una stampa a pieno foglio).

A quel punto si prepara, come detto in precedenza, il materiale “chimico”, ricordandoci che

a) la soda caustica va versata piu o meno in queste dosi: un cucchiaio da minestra in 0.75 lt di acqua – e si deve far sciogliere bene

b) tenersi sempre una vaschetta d’acqua di rubinetto per il risciacquo

c) scaldare il cloruro ferrico a bagnomaria se si lavora in ambienti molto freddi.

Nota: la stampa va messa sul bromografo con la parte in cui è depositato il toner voltata verso l’alto (ergo, verso la superficie della piastra presensibilizzata che andrà incisa)

Ricordatevi poi di far scaldare un pò i neon del bromografo prima di iniziare la procedura, questo vi eviterà grane dovute allo sfarfallio dei neon a freddo.

Il PCB creato, una volta sciolto il rame in eccesso son il cloruro ferrico, andrà poi forato. Per forarlo

Vediamo ora nel dettaglio le varie parti del PCB, con una immagine che vi servirà da specchietto per installare correttamente tutti i componenti:



Nota: le due piazzole con scritto PWM vanno collegate insieme da un ponticello.

E per finire la lista delle corrispondenze tra sigle e componenti

[pdf-embedder url=”http://astrofiloneofita.altervista.org/wp-content/uploads/2017/02/Fritzing-Bill-of-Materials-3.pdf” title=”Fritzing Bill of Materials”]



Bene, fatto questo il tutorial è quasi finito. E’ probabile che in futuro ci sia un intervento da parte del mio carissimo amico Michele per parlarci del metodo di trasmissione del freddo che ha utilizzato per la sua Reflex.

Se volete scaricare il materiale in download, ho preparato una cartella con dentro tutto il necessario.

SCARICA CARTELLA COMPLETA

Per quel che riguarda ciò che è di mia competenza, invece, scriverò a breve un’appendice a questo tutorial proprio per osservare la creazione della board insieme, corredata di documentazione fotografica. A presto!
